건축 자재의 열전도율 파악

• 유연성이 뛰어나며 ICONNECT를 사용하여 소프트웨어 컨셉을 가장 빠르게 실현할 수 있음.
• 고객도 간편하게 작동할 수 있는 ICONNECT의 그래픽 사용자 인터페이스 덕분에 문제없이 더블 플레이트 장치를 변경할 수 있음
• 다양한 제조사의 다양한 하드웨어를 사용할 수 있고 추후 확장을 통해 개조할 수 있음

시스템 구조

• PC Pentium 200 MHz
• 측정 카드 DAS 172 ST/DA, 12 bit, 160 kHz, 16 채널
• 측정 카드 ME 96, 디지털 I/O
• Windows 95 또는 NT 4.0 운영 체제
• ICONNECT 개발자(어플리케이션 고유 소프트웨어를 사용한 그래픽 개발 시스템)

와이어변위센서를 사용한 파이프 측정

• 높은 정확도 및 분해능.
• 간편한 장착 및 작동.
• 경제적이고 컴팩트한 하우징 버전.
• 다양한 측정 범위 및 가능한 옵션

• 측정 범위: 7.5 m
• 정확도: 10 mm의 경우 ok
• 분해능: 1 mm
• 대역폭: 준정적

시스템 구조

• WDS-7500-P501S-P 와이어변위센서 MR 7.5 m
• PC 3/8 공급/출력 케이블 3 m
• WEX – WDS Wire 연장 7.5 m
• 2 x TR1-WDS 마운팅 블록 포함 편향 롤러

부분 투명 단열 패널 두께 측정 시스템

• 비접촉식으로 마모되지 않음
• 간편한 설치 및 사용
• 높은 정확도
• 튼튼하고 경제적인 시스템 구현
• 레이저 보호 장치가 필요 없는 2(II)등급 레이저

• 측정 범위: 0.5 – 5 mm
• 정확도: 30 μm
• 분해능: 10 μm(1 μm)
• 대역폭: 10 / sec

시스템 구조

• 2 x ILD1700-10
• 1 x CSP301
• 2 x PC1700, 센서 케이블 10 m
• 추적 가능

자동 측정 시스템으로 알약 제조 품질 보장

• 측정 범위: 5 mm
• 정확도: 20 μm
• 분해능: 1 μm
• 대역폭: 처리 속도 2 mm/sec

• 온도: 일정 (조절)
• 매질: 공기
• 간섭장: 없음

규회 벽돌 치수에 대한 인라인 검사

• 비접촉식 벽돌 높이 측정
• 넓은 오프셋 거리
• 간편한 설치 및 작동
• 튼튼한 적정가의 시스템 구조
• 조정이 가능하여 프레스의 타입이나
  제조방식과 무관하게 사용 가능한 시스템

• 측정 범위: 0 – 500 mm
• 분해능: 0.1 mm

주변 환경

• 온도: 0-40°C
• 환경: 먼지, 분진

도로 테스트에서의 진동 변위 측정

• 높은 정확도 및 분해능
• 경제적이고 튼튼한 소형 버전
• 간편한 설치 및 사용

• 측정 범위: 최대 50 mm
• 분해능: 0.1 mm
• 정확도: 0.2 mm
• 대역폭: 최대 100 Hz

시스템 구조

• 1 x WDS-100-MP-C-P
• 또는 1 x WDS-150-MPM-C-P

자동 연마 커팅 기계의 속도 측정

• 높은 정확도 및 분해능
• 간편한 설치 및 사용
• 경제적이고 컴팩트한 하우징 버전
• 다양한 측정 범위 및 가능한 옵션

• 측정 범위: 5 m(v=05 – 15 m/min)
• 분해능: 5 pulses/mm

시스템 구조

• 1 x WDS5000-P501-C-E 와이어센서
• 1 x TR1-WDS 마운팅 블록 포함 편향 롤러
• 1 x WEX-WDS 와이어 연장
• 1 x TA202.022.Ax01 타코미터 디스플레이 유닛

프레스 전 이중 시트 감지

• 비접촉식으로 마모되지 않음
• 다양한 시트 소재에도 높은 정확도
• 긴 기본 거리
• 간편한 설치 및 작동
• 튼튼한 시스템 구현
• 가시 레이저, 보호 등급 2

• 측정 범위: 시트 두께 2.5 – 8.5 mm
• 정확도: 0.1 mm
• 분해능: 0.1 mm
• 대역폭: 준정적 (Quasi static)

시스템 구조

• 2 x ILD 1700-20 광학변위측정시스템
• 2 x 보호 하우징

소면기의 플랫 세팅 측정 시스템

• 높은 정확도 및 분해능.
• 탁월한 온도 및 장기 안정성.
• 소재와 상관없이 모든 금속에 대해
  일정한 감도와 직선성.
• 튼튼하고 경제적인 시스템 구현.
• 간편한 설치 및 사용

• 측정 범위: 2 mm
• 정확도: 0.02 mm
• 분해능: 0.02 mm
• 대역폭: 0-100 Hz

시스템 구조

• DT 619.04
• 단일 채널 전자장치, 미니어처 버전, 40 x 80 x 8 mm
• 센서 연결 케이블 20 cm
• 각진 플러그
• Sensor S 600-2

강 모형의 수심 측정

• 높은 측정 정확도.
• 측정 대상 표면에 좌우되지 않음

• 측정 범위: 500 mm
• 넓은 기본 거리(파장 형성!).
• 정확도: < 0.5 mm
• 다른 표면에 민감하지 않음

시스템 구조

• ILD 2010-500 레이저기반광학변위측정시스템

압출기의 8자형 보어 홀 마모 측정

• capaNCDT 센서 두 대로 마모 없이 비접촉 방식으로 측정
• 소재의 불균질성과 관계없이 모든 금속에 대해 보정되는 capaNCDT 센서
• 더블 센서 원리로 측정 프로브의 정확한 중심선 가이드가 필요치 않음

• 측정 범위: 10 mm 또는 20 mm
• 정확도: 0.1 mm
• 분해능: 0.05 mm
• 종방향 분해능: 5 mm
• 최대 속도: 5m/s

시스템 구조 idiamCONTROL

• 더블 센서 capaNCDT(기계 위치 배열)
• 컴퓨터-인터페이스가 있는 제어 장치(RS232)

인쇄기의 시트 겹침 감지

• 종이 가루로 오염된 경우에도 정상 작동하는 와전류 시스템
• 견고한 센서
• 직선 출력 신호
• 높은 열 안정성

• 측정 범위: 0.4 ~ 1.6 mm 또는 0.8 ~ 2.8 mm
• 정확도: 20 μm
• 분해능: 2 μm 또는 4 μm
• 대역폭: 0 – 500 Hz

시스템 구조 DBS59 시리즈

• DBS59.05 또는 DBS59.06
• 변위 측정 시스템
• D2F – 변위센서

절단된 포장 조각 측정 시스템

• 작은 광 스폿 직경
• 정확, 신속, 신뢰성
• 비접촉식이기 때문에 마모되지 않음
• 레이저 보호 등급 2

• 측정 범위: 1 mm
• 정확도: 0.3% FSO
• 분해능: 1 μm
• 대역폭: 10 KHz(-3db)

시스템 구조 optoNCDT

• 1 x LD1605-2 광학변위센서
• 1 x PC1605-3 Output 케이블
• 1 x PS1605 전원 공급

고점도 접착제 투입 시스템

• EDS 와전류 롱스트로크 센서는 마모
  없이 피스톤의 이동이나 피스톤 액슬
  의 피스톤 위치를 높은 정확도와 신뢰
  도로 측정을 할 수 있음

• 온도: 0 – 75°C
• 매질: 기름
• 기름 저항력 및 내압성 최대 450 bar

시스템 구조

• EDS160-F-SRB-I 롱스트로크변위센서
• EDS250-F-SRB-I 롱스트로크변위센서

식품 산업용 캔 치수 테스트

• 특히 다양한 반사 재질, 알루미늄, 표면 처리된 판금 등에 대한 측정값의 반복성 및 일관성이 탁월할 뿐만 아니라 사전 인쇄된 광고 일러스트레이션 및 텍스트의 복잡한 색상 변화에도 크게 영향을 받지 않음.
• 특히 자잘한 물결 주름의 정확한 치수 측정에 적합한 초소형 레이저 빔 측정 지점
• 데이터를 컴퓨터로 직접 전송하여 시각화가 가능하고 통계 데이터도 저장할 수 있음

• 측정 범위: 20 mm
• 정확도: 10 μm
• 분해능: 10 μm
• 대역폭: 500 Hz

시스템 구조 optoNCDT 시리즈 2000

• ILD2000-20 – 레이저광학센서 C2001-8
• 센서 연결 케이블
• IFPS2001 – 인터페이스 보드
• KH2000 – 클램핑 홀더

인공 위성 분리

• 높은 직선성
• 넓은 측정 범위의 컴팩트한 디자인
• 신뢰성

• 측정 범위: 500mm
• 분해능: 0,1 %

주변 환경

• 온도: 60°C ~ -250 °C
• 매질: 우주의 진공
• 간섭장: 빠른 가속도 전자기장

• WDS-500-MP-P-SPL
• 맞춤 제작 와이어변위센서

알약 프레스에서 램 이동량 측정

• 소형 센서 디자인
• 비접촉식 변위 측정
• 내마모성 및 유지 보수의 번거로움이 없음
• 신뢰할 만한 측정 결과
• 최고의 가성비

• 측정 범위: 6 mm
• 정확도: 0,02 mm
• 분해능: 0,01 mm
• 대역폭: 1 kHz(-3 dB)

주변 환경

• 깨끗한 실내 조건
• 온도: 실온
• 매질: 공기

펠트의 반동 동작

• 비접촉식 변위 측정
• 작은 스폿 직경
• 긴 스탠드 오프 거리
• 높은 정확도
• 고주파 반응

• 측정 범위: 10 mm
• 정확도: 0,01 mm
• 분해능: 0,01 mm
• 대역폭: 10 kHz (-3 dB)

주변 환경

• 온도: 최대 40 °C
• 매질: 튀는 물
• 높은 습도

교정 플랜트 모니터링

• 비접촉식으로 마모되지 않음
• 작은 측정 스폿과 긴 기본 거리
• 다양한 강철 표면에서도 높은 정확도
• 가시 레이저 – 보호 2등급

• 측정 범위: ± 50 mm
• 정확도: ± 1,5 mm
• 분해능: 0,10 mm
• 대역폭: 준정적 (Quasi static)
• 기본 거리: 670 mm

시스템 구조

• 2 x ILD 2010-500 – 레이저기반광학변위센서
• 2 x SGH2010 – 보호 하우징

연삭 롤 마모 측정

• 비접촉식
• 마모되지 않음
• 광 스폿 사이즈가 작고 스탠드 오프 거리가 김
• 다양한 강철 표면에서도 높은 정확도
• 가시 레이저 빔
• 보호 2등급

• 측정 범위: 210 mm(최대-최소. 롤러 반경)
• 정확도: <1 mm
• 분해능: 0.1 mm
• 대역폭: 10 kHz (-3dB)

시스템 구조 optoNCDT

• 2 x ILD2200-210 SPL
• 레이저광학변위센서
• (하드 및 플로팅 롤러)
• 이동 장치
• 센서 보호 및 장착 장치
• 컴퓨터 시스템
• 소프트웨어

세라믹 벽 타일의 평탄도 검사

• 넓은 기본 거리.
• 높은 측정 정확도.
• 간편한 마운팅.
• 측정 획득 시스템(마이크로 컴퓨터 시스템)과 간편한 인터페이스
• 빠른 프로세스 속도에 부합하는 매우 신속한 센서

• 측정 범위: 20 mm
• 레퍼런스 거리: 50 mm
• 정확도: ± 0.1 mm
• 다양한 표면 조건에 대한 빠른 적응력

주변 환경

• 생산 환경
• 온도 범위: + 10 ~ 35 °C
• 분진 발생 가능성이 낮음

표시 감지를 위한 이미지 처리 시스템

• 높은 유연성으로 소프트웨어 컨셉을 빠르게 실현
• 사용이 간편한 ICONNECT의 그래픽 사용자 인터페이스 덕분에 쉽게 소프트웨어 적응 가능
• 신호 그래프에 직접적으로 액세스 하지 않고 매개변수화 가능(사용자 관리)

• 카메라 해상도: 768 x 567 pixel
• 감지 시간: >0.5 s
• 최대 전송 속도: 0.3 m/s
• 각도 방향과 무관한 마킹
• 입사광만에 의한 조명

시스템 구조

• 산업용 카메라 EHD KamPro 02 b/w
• 대물 렌즈 Cosmicar Pentax HS316A
• PC Pentium 400 MHz
• 프레임 그래버 Hauppauge WinTV PCI

초전도 마그넷 방사형 편차 측정

• 특수 온도 보상을 통해 최저 온도와 실온에서도 측정 가능

• 측정 범위: 1 mm
• 정확도: 2 μm
• 분해능: 2 μm
• 대역폭: 100 Hz

• U1.03
• BC 010-U1.03-C3-TCS
• DL 504
• OS 510
• RS 584
• DD 500

정밀 동기화된 리프팅 시스템

• 와이어센서는 특별한 노력 없이도 쉽게 장착할 수 있음
• 작은 공간으로도 충분함
• 센서 길이는 순간 측정 값(실제 값)에 비례함
• 센서 가격이 경제적이며, 가격 대비 높은 정확도
• 다양한 요건을 충족시키는 유연한 센서 범위(측정 범위, 모델, 출력 신호)

• 측정 범위: 500 mm(100 및 1000 mm)
• 정확도: ± 1 mm
• 분해능: 0.1 mm
• 대역폭: 50 Hz

• 4 xWDS-500-P60-SR-U
• 4 x DD800

튜브의 내부 직경 측정

• 현장 평가 가능(Notebook)
• 정확한 비파괴 검사
• 간편한 작동 및 튼튼한 기계 설계
• 추가적인 설정 없이 모든 전기 전도성 재질에 적합(금속, 합금 등)
• 높은 유연성의 ICONNECT를 하는 소프트웨어를 가장 빠르게 실현
• 고객이 쉽게 사용할 수 있는 ICONNECT의 그래픽 사용자 인터페이
  스 덕분에 쉽게 소프트웨어 적응 가능

• 측정 범위: 10 mm
• 정확도: 0.1 mm
• 분해능: 0.05 mm
• 대역폭: 100 Hz
• 파이프의 최소 공칭 폭: 53 mm
• 측정 가능한 파이프 최대 길이: 20 m
• 최대 속도: 1 m/s

시스템 설정

• Molch
• 평가 전자장치(선택사항).
• Notebook Pentium 200 MHz.
• 측정 카드 NIDAQ516(PCMCIA).
• Windows 95, 98 또는 NT4.0 운영 체제.
• ICONNECT(그래픽 개발 시스템)

고성능 스크루드라이버의 결합 길이 제어

• 결합 길이를 연속적으로 마모 없이 측정
• 리미트 스위치 또는 기계식 엔드 스톱 조정 불필요
• 컴팩트한 사이즈
• 고객별 OEM 버전

• 측정 범위: 0 ~ 70mm(0 ~ 2.76 in)
• 반복성: <0.05%FSO(0.04 mm)
• 아날로그 출력: 0 – 10 V
• 공급: 24VDC

OEM 고객들을 위한 기타 어플리케이션 사례

• 글라스의 투약 실린더
• 완충기
• 동기화 실린더
• 공압 펌프

초경량 구조물의 변형 측정

• opto/WDS:
  높은 정확도
  튼튼한 시스템 구조
  간편한 장착 및 작동
  탁월한 가성비
• optoNCDT:
  비접촉식 측정
  가시 레이저
  레이저 2등급
  높은 공간 분해능

• 측정 범위 50 mm / 1000 mm
• 정확도 0.2 mm / 1 mm
• 분해능 0.1 mm / 0.1 mm
• 대역폭 준정적

• 2x LD1605-50
• 1x PS 1605
• 1x WDS-1000-P60-SR-U

필름 두께의 비접촉식 인라인 측정

• 비접촉식으로 마모 없는 측정 프로세스
• 정밀한 비파괴 검사
• 열 팽창 및 편심 불확실성 보상
• 횡단을 통한 교차 프로파일
• 조정 가능한 공차 한계
• 확장 가능 디스플레이

• 측정 범위: 5 / 10 mm
• 직선성: ±0.02%
• 열 안정성: ±0.02%/°C

주변 환경

• 작동 온도: 50 ~ 95°C
• 매질: 공기
• 타겟: 전기 도체
• 캐리어 필름 및 층의 일정한 유전체 수치

밸브 콘 검사

• 센서와 타겟 간 넓은 공간
• 높은 분해능 및 안정성
• 탁월한 프로파일 및 엣지 감지

• 측정 거리: >100 mm
• 측정 범위: 40 mm
• 분해능: <0.002 mm

시스템 구조

• 4 x ILD 2000-40 레이저변위센서
• 2 x PS 2000 레이저센서 작동 장치
• C 2000-3 센서 연결 케이블

수냉식 원심 분리기의 능동 감쇠

• 비접촉식 측정
• 높은 정확도 및 온도 안정성
• 대역폭 10 kHz(-3 dB)
• 강력한 자기장에 민감하지 않음

• 측정 범위: 2,000 μm
• 분해능: 1 μm
• 정확도: 4 μm
• 대역폭: 10 kHz(- 3dB)

시스템 구조

• 2 x S2 1 x OS510
• 2 x C3 2 x DL 504
• 2 x BC – S2m 6 x FP 507
• 1 x RS 584
• 1 x DD 500

커먼 레일 인젝터의 변위 / 타이밍 측정

• 변위 변형이 불가피하기 때문에 비접촉식으로 측정해야 함
• 높은 온도 저항
• 온도 보상 측정
• 주입 프로세스가 미크론에서 밀리세컨드 범위로 매우 짧기 때문에 시스템 속도가 빨라야 함
• 전자기장에 대한 내성(솔레노이드 밸브)
• 연료에 대한 내성

• 측정 범위: 500 μm
• 분해능: 1 μm
• 대역폭: 100 kHz

시스템 구조

• DT3301(01) 컨트롤러
• SCD3/8 전원 케이블
• SCA3/5 신호 케이블
• EC3/2 케이블 연장
• EA3200 어댑터 보드
• EU05(65) 센서; 대안 EU05(93)

커버 리드에서 실링 화합물의 온라인 검사

• 정확, 신속, 신뢰성
• 작은 광 스폿 직경
• 비접촉식 방식으로 마모되지 않음
• 레이저 보호 2등급

• 측정 범위 2 mm
• 정확도: 5/10 mm
• 분해능: 1/10 mm
• 대역폭: 10 kHz
• 반사되는 타겟 표면

측정 시스템 구조

• LD1605-2

생산 라인에서 특수 프로파일 섹션의 고정밀 측정

• 비접촉식 방식으로 마모되지 않음
• 광택 표면에서도 높은 측정 정확도
• 작은 측정 스폿 직경, 넓은 기본 거리
• 시스템이 튼튼하며 장착 및 작동 간편

• 측정 범위: 5 mm
• 정확도: ± 5 μm
• 분해능: 1 μm
• 대역폭: 1 kHz
• 반사성 타겟 표면

시스템 구조

• 2 x ILD 2000-S
• 2 x C 2000-3
• 1 x PS 2000
• 1 x C 2002-10
• 1 x IF 2000
• 2x 광택 측정 대상 표면 티치인
• 1 x 시스템 컴퓨터

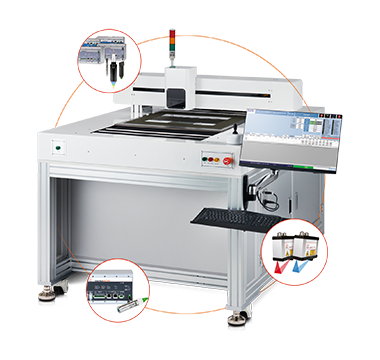

디스플레이 글라스의 평면도 측정

• 임팔라로 만든 측정 테이블 접촉 영역의 평탄도: 4 μm
• 치수: 2180 x 1619 x 320 mm
• 중량: 3000 kg
• 박스 프레임 디자인의 측정 포털, 비틀림에 강한 내성을 가지고 있음, 개별 압력 모니터링 기능이있는 4-포인트 에어 쿠션 베어링(거리 6 μm), 최대 횡단 거리: 1400 mm
• 완전한 시스템 클린 룸 등급

• 레이저광학변위센서 ILD 2000-6.15 6대
• 정전용량변위센서 S 601-0.5 2대(단일 채널 전자장치 DT 610 2대 포함)
• 와이어센서 WDS 2000-P80 1대

측정 시스템 (소프트웨어)

• 그래픽 프로그램 개발 환경 ICONNECT를 통해 생성된 어플리케이션
• 사이즈: 약 1000개의 모듈, 매크로로 구조화
• 4개의 동시 신호 그래프
• 운영 체제: Win 95

캘린더를 통한 특수 롤러 갭 측정

• 안정적인 비접촉식 및 마모 없는 변위 측정
• 온도 변화에도 매우 높은 측정 정확도
• 다양한 인터페이스
• 측정하는 갭에 있는 먼지와 오일이 측정 결과에 영향을 미치지 않음

• 측정 범위: 3 mm
• 분해능: 0.06 μm
• 직선성: < ± 3 μm
• 온도 안정성: < 0.45 μm / K

• 컨트롤러: 4 x DT3061
• 센서: 4 x ES-U3

비접촉식 알루미늄 두께 측정

• 비접촉식 방식으로 마모되지 않음
• 광택이 나는 측정 대상 표면에 대한 높은 정확도
• 넓은 기본 거리, 간편한 장착 및 작동
• 튼튼한 시스템 버전, 가시 레이저, 보호 2등급

• 측정 범위 10 mm
• 두께 정확도: 1/100 mm
• 분해능: 1/1,000 mm
• 대역폭: 2 measurements/s
• 표면: 알루미늄, 광택

시스템 구조

• 2x ILD2000-10 1x DD 600
• 2x SGH 2000.01 1x CU 805
• 2x C 2000-3 1x AZ 800.09
• 1x PS 2000-SM 1x 2-channel – U/I converter
• 1x SIC 3.05 1x FP 507
• 1x RS649.03

정유 공장의 생산 순서 제어 및 모니터링

• 정확성 및 신뢰성
• 비접촉식 방식으로 마모되지 않음
• 스테인레스 스틸 하우징, IP66 보호
• 튼튼한 구성, 간편한 작동

• 측정 범위: 160 mm(630 mm)
• 정확도: +2 mm
• 분해능: 1 mm
• 대역폭: 1 kHz(- 3 dB)
• 4-20 mA 출력 신호가 있는 통합 전자장치

측정 시스템 요건

• EDS 160 – G – CA – I
• EDS 630 – F – SRB- Iv

낙하 충격 테스터에 대한 실험 테스트

• 비접촉식 방식으로 마모되지 않음
• 넓은 기본 거리, 간편한 장착 및 작동
• 높은 정확도 및 시스템 반응
• 튼튼하고 경제적인 시스템 구현

• 측정 범위: +100 mm
• 정확도: +1 mm
• 분해능: 1 mm
• 대역폭: 10 kHz(-3 db)

시스템 구조

• 1 x ILD 1605-200
• 1 x PC 1605-3
• 1 x Ps1605
• 선택사항: 진동 저항

완충기 테스트 시설

• 비접촉식으로 마모가 되지 않음.
• 작은 측정 스폿 직경과 넓은 기본 거리
• 다양한 측정 대상 표면에 대한 높은 정확도
• 가시광 레이저, 보호 2등급지

• 측정 범위: 20 mm
• 정확도: 0.02 mm
• 분해능: 0.01 mm
• 대역폭: 1 kHz
• 측정 대상: 흑색 고무, 광택 금속

시스템 구조

• 2 x ILD2000-20
• 2 x KH2000
• 2 x C2000-3
• 1 x PS 2000
• 1 x PC-System

응력으로 인한 디스크 브레이크의 변형

• 최대 10차 고조파의 주파수 분석을 위한 높은 대역폭
• 높은 정확도: 온도 변화에 따른 최소 제로 시프트, 온도와 관련된 자기 및 전도
  특성의 변화로 인한 측정 신호 변화 없음
• 100 μm 미만 범위에서 발생하는 변형을 감지하기 위한 높은 분해능

• 측정 범위: 2mm resp. 4mm(선형화 포함)
• 직선성: ± 4μm(at 20°C)
• 분해능:(dyn) 0.4μm
• 대역폭: 5kHz(-3dB)
• 열 제로 드리프트: < ± 0.17μm/K

시스템 구조

• 디모듈레이터 DL6220 포함 모듈식 다채널 시스템 DT6220 또는 디모듈레이터 DL6230 포함 컨트롤러 DT6230
• 케이블 CCM2,8B
• 센서 Cs1 또는 CS2

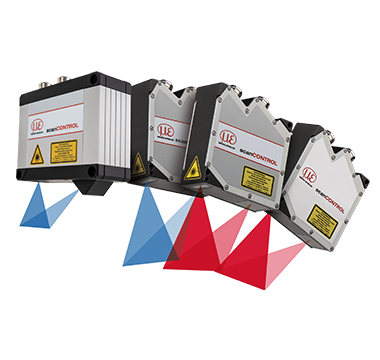

타이어 측정을 위한 프로파일 센서

• 포인트 대신 프로파일 측정
• 높은 정확도 및 신뢰도
• 매우 빠른 측정 속도
• 최대 500Hz의 등급 2 레이저
• 잘 반사되지 않는 표면을 위한 레이저 등급 3B

• Z축 측정 범위(깊이): 약 200 mm
• X축 측정 범위(너비): 약 50 mm
• 긴 오프셋 거리: 약 230 mm(타이어 파열로 인한 손상으로부터 센서를 보호하기 위한 안전 거리)
• Z축의 분해능: 약 15μm

시스템 구조

• 타입 LLT2800-100 센서 세 대
• 고객별 소프트웨어 프로그램에 적용하기 위한 드라이버
• 테스트 벤치의 고객 평가 소프트웨어

압연기의 평탄도 측정

• 비접촉식 및 내마모성 측정 원리
• 높은 분해능
• 동기화로 인한 센서의 상호작용 없음

• 측정 범위: 5.6 mm
• 오프셋: 2 mm
• 분해능: 6 μm
• 동적 반응: 최대 10 kHz(-3dB)
• 온도 범위 센서: 0 ~ +150°C
• 온도 보상: +10 ~ +65°C
• 매질: 공기, 기름(탄화수소)
• 보호 등급: IP67

경주용 차량의 클러치 마모

• 짧고 컴팩트한 구조이면서도 측정 범위가 넓음
• 마그넷 없음
• 마이크로컨트롤러가 제어(간단하고 경제적인 전자장치)
• 높은 동적 반응
• 튼튼한 비접촉식 센서로 마모되지 않음

• 측정 범위 25 mm
• 직선성 <±0.5% FSO
• 마이크로컨트롤러를 통한 전자장치 제어
• 분해능 0.1% FSO(10 bit A/D 변환기)
• 동적 반응 샘플링 속도 40 kHz
• 온도 범위 -20 ~ +150 °C
• 매질 공기, 기름
• 간섭 필드 일반적인 자동차 주변 EMC

틸팅 열차의 기울기 각도 측정

• 실린더에 내장되는 측정 시스템
• 비접촉식 와전류 원리
• 시스템에 최적화된 온도 보상
• 실린더 베이스 기능을 하는 센서 플랜지

• 측정 범위: 330 mm
• 정확도: 1% FSO
• 분해능: 0.05 % FSO
• 주파수 반응: (-3dB) 150 Hz

• 롱 스트로크 센서 EDS 시리즈 EDS-330-F(150)-SRB-I

지붕 타일에 대한 3D 검사 및 표면 평가

• 표면 거칠기와 같이 이전에는 테스트가 불가능했던 새로운 파라미터를 객관적으로 수집하고 생산 공정에 직접 포함시킬 수 있습니다.
• 테스트 결과가 나올 때까지 오래 기다려야 했던 중앙 실험실의 개별 지붕 타일 검사 작업을 완전히 생략할 수 있습니다.
• 검사 속도가 빠릅니다.
• 시스템 오류를 최단 시간에 감지합니다

• 측정 범위가 넓어 (> 40 mm) 센서 추적 없이 한 번의 작업 단계에서 지붕 타일 프로파일을 획득할 수 있음
• 검사 기간을 단축하는 높은 측정 속도(5000 측정/s)
• 프로파일 측정의 정확도(직선성 60 μm 이상), 표면 거칠기에 대한 높은 분해능(< 3 μm)
• 색상과 무관하게 다양한 지붕 타일 소재에 대해 일정한 측정 정
  확도를 보장

열 팽창 보상

• 소형 센서
• 비접촉식으로 마모 없는 측정
• 센서 변경 가능
• 매우 높은 온도 안정성 ±0.1 μm/¡ÆC
• 매우 높은 분해능 <1 μm

세탁기의 불균형 및 부하 감지

• 측정 범위: 50 mm (+25 mm)
• 적합한 가격, 고객 맞춤형 버전
• 마이크로컨트롤러에 의한 전원 공급 및 신호 처리(특허)
• 정적 및 동적 변위 감지
• 간편한 장착

IC-핀의 동일평면성 검사

• 빠른 데이터 속도
• 광택이 나는 금속에서 매우 높은 분해능 및 정확도
• 경쟁적 가격, 고객별 OEM 버전
• 비접촉식으로 마모 없는 측정

• 측정 범위: ± 2.5 mm
• 분해능: < 0.25 μm
• 직선성: < 0.03 % FSO
• 데이터 속도: 10 kHz
• 레퍼런스 거리: 58 mm

유압 밸브의 피스톤 위치

• 플라스틱 하우징과 플랫 케이블이 있는 경제적인 센서
• 대량 맞춤 주문형 디자인(20,000/year)
• 유압 비례 밸브의 피스톤 제어 루프
• LVDT 원리 DTA-6D-XX 및 DTA-1D-XXX
• 높은 분해능 및 정밀도

공압 슬라이드 밸브 위치

• 열악한 산업 환경에서 비접촉식 측정(진동)
• LVDT-원리 DTA-6D-20, 경제적인 마이크로컨트롤러 작동 포함 (특허 MICRO-EPSILON)
• 마이크로컨트롤러로 측정 범위 교정
• 적합한 가격 및 고객별 센서 디자인

좌표 측정기

• 측면 이동 시 센서에 누화가 발생하지 않음
• 높은 동적 반응과 분해능
• 소형 센서 디자인

• 비접촉식으로 마모 없이 측정 가능
• 측정 범위 ±0.2 mm
• 정확도 <±0.15%FSO
• 대역폭 5 kHz(발진기 50 kHz)

방적사의 두께 측정

• 고객 및 어플리케이션별 시스템
• 높은 동적 반응과 분해능
• 탁월한 가격 대 성능비

• 튼튼한 센서 디자인
• 측정 범위 2 / 6 mm
• 5 kHz로 높은 동적 반응
• 0.005% FSO의 높은 분해능

로봇의 축 교정

• 고객 및 어플리케이션별 시스템
• 간편한 사용
• 튼튼한 센서 디자인
• 높은 동적 반응과 높은 반복성

• 측정 범위 5 mm
• 속도 100 μm/s < v < 1 mm/s
• 작동 시간 < 8 ms

• KTL-게이지 센서
• 연결 케이블, 길이 5 m
• 스크루드라이버
• 세트 부품 보관용 가방

고무 필름의 두께 측정

• 3대. U6 와전류센서
• 3대. DT 11(단일 채널 전자장치)
• 1대. 길이 측정을 위한 증분형 인코더

• 어플리케이션은 그래픽 개발 환경 ICONNECT로 제작됩니다.
• 3개의 동시 신호 그래프

[기계]

• 초기 인장된 볼베어링이 있는 순차 시스템 3대(이심율 2 μm)
• 3개의 가이드 암, 트랙 및 부하 압력 조절 가능
• 스테인레스 스틸 롤(직경 250 mm)을 레퍼런스 시스템으로 사용

웨이브 납땜 기계의 납땜 웨이브 높이 측정

• 와전류-측정 시스템은 오염된 환경에서 작동합니다(예: 플럭서, 증기 등)
• 튼튼한 센서 – 센서가 납땜액 300°C (572°F)에 잠깐 들어갔다 나오더라도 손상되지 않습니다.
• 적극적인 온도 보상에 의한 높은 온도 안정성

• 측정 범위: 12.7 mm(0.5inch)
• 정확도: ± 0.2 mm
• 분해능(정적): ± 0.1 % FSO
• 동적 범위: 10 kHz(-3dB)

• DT3019-EU12/250SW-A-C4

배터리 분리막 두께 측정

• 용접 C-프레임, 하드락 베이스 위에 에어 베어링으로 지지됨, 치수 약 2434 x 2000 x 632 mm, 무게 약 1500 kg.
• 개별 압력 모니터링(부유 높이 6 μm)이 가능한 4개 지점 에어 베어링, 최대 이동량 1040 mm

• 2대. ILD 2000-10.15 레이저 기반 광학변위센서.
• 2대. U15 와전류변위센서(DT 110 단일 채널 전자장치 포함).
• 대. WDS 1500-P60 CR-E 와이어변위센서

측정 시스템 구조, 소프트웨어

• 그래픽 개발 환경 ICONNECT로 제작된
  어플리케이션.
• 범위, 매크로로 구성된 약 500개의 모듈.
• 3개의 동시 신호 그래프.
• Win NT 4.0 운영 체제

지게차의 리프트 높이 측정

• 컴팩트한 맞춤 제작 센서
• 두 개의 개별 출력 신호(포텐셔미터, 인코더)
• 높은 정확도
• 탁월한 가격 대 성능비

• 포텐셔미터 출력: 직선성: <±0,1% FSO, 반복 정확도 <0.05% FSO
• 인코더 출력: 직선성: <±0.05% FSO, 분해능: <0.05% FSO
• 온도 범위: 0 ~ +50°C 냉장실 버전 최대 – 20°C
• 간섭장: 일반적인 자동차 주변 EMC

액티브 서스펜션 실린더

• 센서 디자인이 짧지만 측정 범위가 넓음
• 견고한 통합형 내압 센서
• 비접촉식 측정 방법(마그넷 불필요)

• 측정 범위: 220 mm 및 260 mm
• 직선성: 보통 ±0.5% FSO
• 분해능: 0.1 mm
• 동적 반응: 150Hz(-3dB)
• 온도 범위: -40 ~ +85°C
• 온도 안정성: < ±0.02%/K FSO
• 매질: 윤활유 ~ 450bar
• 보호 등급: IP67

액체가 담긴 정도를 절대적 및 연속적으로 측정

• 절대 및 연속 측정 방법.
• 비접촉식으로 마모가 없음
• 기존 하우징에 센서 소자 통합
• 설치 길이 대비 측정 가능한 충전수준의 비율이 높음
• 시스템에 최적화된 온도 보상.
• 매질과 관계 없이 측정 가능

• 측정 범위: 50 ~ 1,000 mm
• 분해능: 측정 범위의 0.05 %
• 직선성: 0.4 %
• 차단 주파수: (-3dB) 150 Hz
• 신호 출력: 4 ~ 20 mA
• 디지털 인터페이스

• 온도: -25 °C ~ +85 °C

도구의 클램핑 모니터링

• 센서 모양이 짧지만 측정 범위가 넓음
• 간편하게 내장 가능한 소형 센서
• 비접촉식 측정 원리
• 근접 센서 조정 불필요
• 높은 분해능

• 측정 범위: 25mm
• 직선성: 보통 ±0.5% FSO
• 분해능: 0.01mm
• 동적 반응: 150Hz (-3dB)
• 온도 범위: -20 ~ +120°C
• 온도 안정성: < ±0.01% FSO/°C
• 매질: 공기, 기름

캘린더의 두께 측정

• 비접촉식 측정
• 구조화, 고광택, 블랙 고무에 대한 고정밀 측정
• 작은 측정 스폿
• 넓은 기본 거리
• 빠른 측정 속도

• 측정 범위: 20mm, 효과적인 밴드 두께 5mm
• 분해능: 1μm
• 대역폭: 10kHz

optoNCDT를 위한 시스템 구조

• 측정 범위: 20mm, 효과적인 밴드 두께 5mm
• 분해능: 1μm
• 대역폭: 10kHz

eddyNCDT를 위한 시스템 구조

• 측정 범위: 20mm, 효과적인 밴드 두께 5mm
• 분해능: 1μm
• 대역폭: 10kHz

레일 트랙의 마모 측정

• 높은 측정 속도: 최대 2000Hz
• 어두운 표면에서 짧은 노출 시간 동안
  높은 레이저 출력(50mW, 등급 3B)을 이용해 측정
• 육안 검사보다 높은 정확도

• 측정 범위 X=125 mm
• 측정 범위 Z=50 mm
• 오프셋 거리 230 mm

시스템 구조

• 측정 화물차 1대당 scanCONTROL 2800-100 (205) 센서 4대
• 가열 및 냉각 기능이 있는 고객 보호 하우징
• 고객 평가 소프트웨어

커패시터 생산 중 액체 높이 측정

• 비접촉식 측정
• 직접 반사 타겟에 대해서도 매우 정확함
• 간편하고 정확한 센서 장착

• 측정 범위: 24 mm
• 요구되는 정확도: 50 μm
• 달성되는 정확도: 10 μm
• 반사 표면 측정
• 재질: 반사성 용제

• 컨트롤러: IFC2421
• 센서: IFS2405-28
• 센서 케이블: C2401-10, 10 m

공압 액추에이터용 테스트 장비

• 시각적 디스플레이에서 측정되고 계산된 값은 상단 그림 2와 같이 곡선으로 표시됩니다. 오른쪽은 각 신호에 대한 통계값으로 최소, 최대 및 평균으로 구성됩니다. 디스플레이를 인쇄하거나 이미지 파일(JPG)로 내보낼 수 있습니다. 추가 분석을 위해 로우 데이터를 Excel 데이터베이스로 내보낼 수 있습니다. 측정 후 주목할만한 부분을 찾아 문서화하기 위해, 신호를 오프라인으로 평가할 수 있습니다. 오프라인 평가 모드 화면에서는 커서와 슬라이드 컨트롤을 사용하여 전체 측정을 스킵하여 시간 스펙트럼 상의 어디로든 이동 가능하며 확대/축소도 가능합니다. 이때 통계는 항상 현재 표시 범위로 업데이트되며 어느 섹션이든 내보낼 수 있습니다.

실린더 어플리케이션을 위한 저가형 센서

• 측정 범위: 20 ~ 200 mm (요청 시 기타 측정 범위 제공)
• 정확도: 전체 온도 범위에서 <± 1% FSO
• 온도 범위: -40 ~ +150°C
• 분해능: 11 bit
• 대역폭: 최대 1 kHz

와이퍼 블레이드 고무의 인라인 검사

• 생산 제어
• 자동 컷팅 아웃을 위한 결함 위치 표시
• 인라인 소재 두께 측정
• 움푹 패인 부위/결함 위치 감지

• 측정 범위: 2 5mm
• 제품 표면 온도: 최대 50°C
• 정확도: 0.1 mm

• scanCONTROL 2800-25
• ICONNECT 구성 소프트웨어

파이프라인 검사를 위한 용접 이음새 추적

• 자동 노출 제어
• 결과를 아날로그 및 디지털로 출력 가능
• PC가 필요 없음
• 컨트롤러에서 직접 분석 및 평가
• 튼튼하고 경제적인 시스템 구현
• 간편한 설치 및 사용

• 측정 범위: 100 mm x 100 mm
• 정확도: 0.1 mm
• 분해능: 0.04 mm
• 외래광과 무관
• 레이저 등급 2M

• scanCONTROL2810-100
• ICONNECT 구성 소프트웨어

종단 스트립의 접착 비딩 검사

• 빠른 속도
• 스트립을 기준으로 높이 및 너비 측정
• 센서가 기울어져 있어도 측정할 수 있음
• 측정 범위의 동적 추적
• 센서 헤드에서 직접 분석 및 평가
• 튼튼하고 경제적인 시스템 구현
• 간편한 설치 및 사용

• 측정 범위: 25×25 mm
• 분해능 너비 측정: 20 μm
• 분해능 높이 측정: 2 μm
• 측정 주파수: 300 Hz

시스템 구조

• scanCONTROL 2910-25
• 소프트웨어: scanCONTROL Configuration Tools

어업 분야에서 새우 분류

• 변위센서 및 연결된 디스플레이를 사용하여 롤 간격을 간편하게 제어합니다(mm). 알루미늄 하우징과 플러그 커넥터 대신 스테인레스 스틸 하우징 및 케이블 출력을 사용하는 시리즈 LVP의 특별 버전이 사용됩니다. 이 특별 디자인은 식품 산업분야에서 사용되는 강력 세제에도 견딜 수 있습니다.

• 식품 산업 분야에 적합한 스테인레스 스틸 하우징
• 강력한 세제에도 저항력이 있음
• 수준 높은 보호 기능
